no.1

• io输入：通过检测某个引脚的电平高低状态，来判断输入的报警或者按键等事件；

• io输出：用于控制某个引脚的电平高低状态，用来触发报警器、开门等动作。


举例来说：

下图中报警模块有1路报警输入（4、5脚），1路报警输出（1、2、3脚）。当5脚-io报警输入和4脚-gnd连通闭路状态(使4、5脚短路)，即触发报警。当触发报警时，1脚-继电器公共端和3脚-继电器常开端设置成闭路状态（短路导通状态），这样报警器获得电源，便可以工作报警了。

no.2

1. io输入的常开状态，也就是说平常引脚没有电压输入，即常态是低电平,常闭状态反之。

2. io输出的常开状态，也就是说平常引脚没有电压输出，即常态是低电平,常闭状态反之。

no.3

it's a title here

io输入报警的原理：io输入配置为常开的情况下，摄像机如果检测到该引脚电压为高，就触发报警，常闭状态检测反之。

io输出控制的原理：io输出配置为常开时，如果有报警需要触发该io输出，那么就会将该引脚电压输出为高电平并根据配置保持该电压一段时间。

no.4

• 1-继电器公共端。

• 2-继电器常闭端。

• 3-继电器常开端。

• 4-地。

• 5-io报警输入。

• 用2根导线把一个led灯的两端接入1和3两个脚，用于测试io输出功能。用1根导线短接4、5脚，用于测试io输入。常开配置下，1、3脚短接就报警；常闭配置下，1、3脚开路就报警，如下图测试即可。

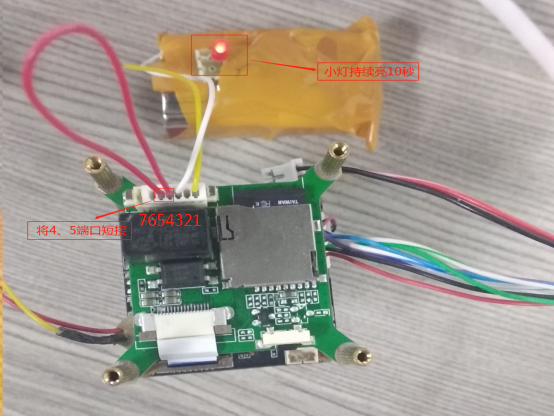

（图一：端口4、5短接）

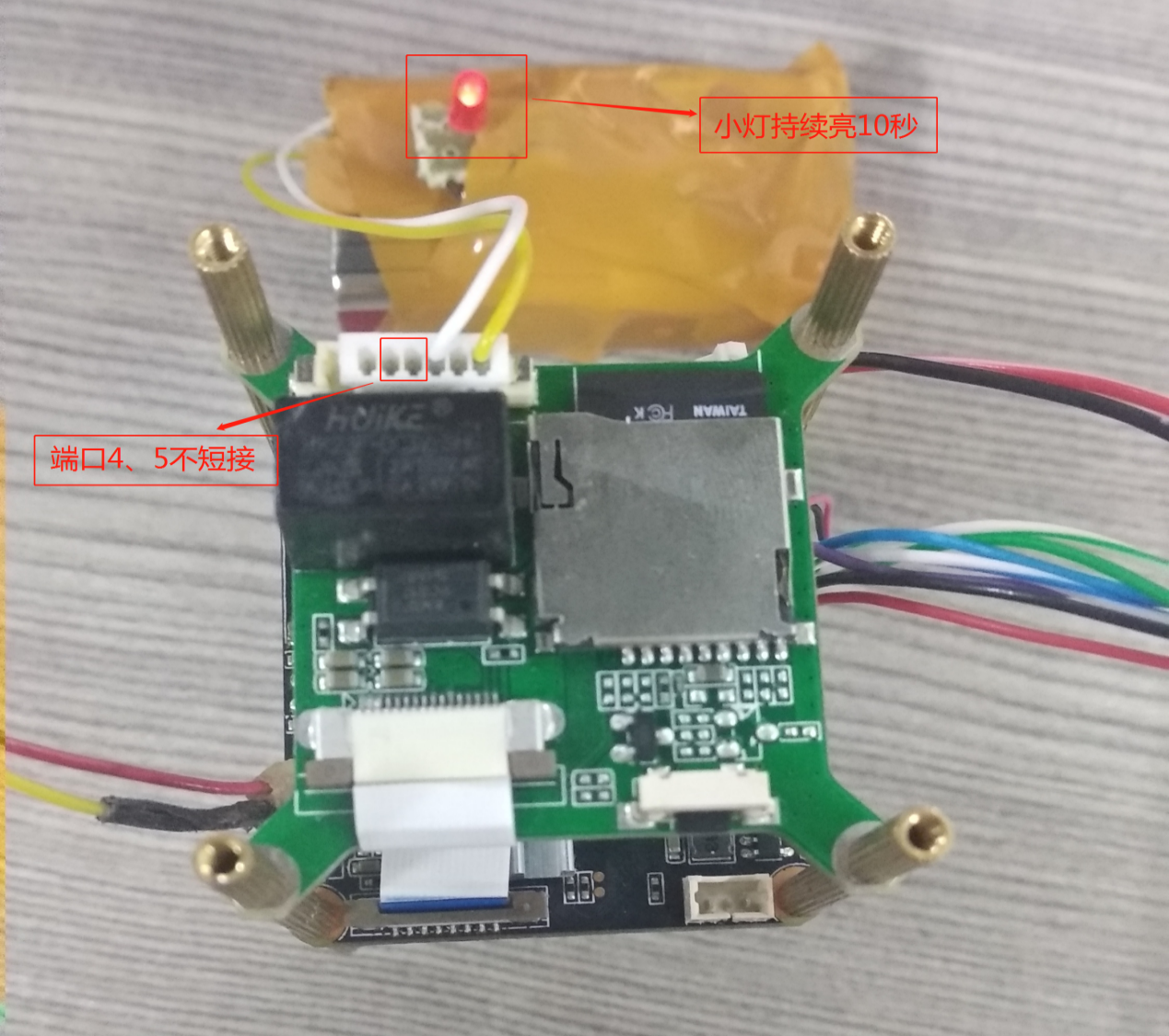

（图二：端口4、5不短接）

no.5

软件设置：

1.打开浏览器，输入摄像头的ip地址（默认192.168.0.123），输入用户名和密码（默认admin  123456）登录

2、点击配置--事件--io

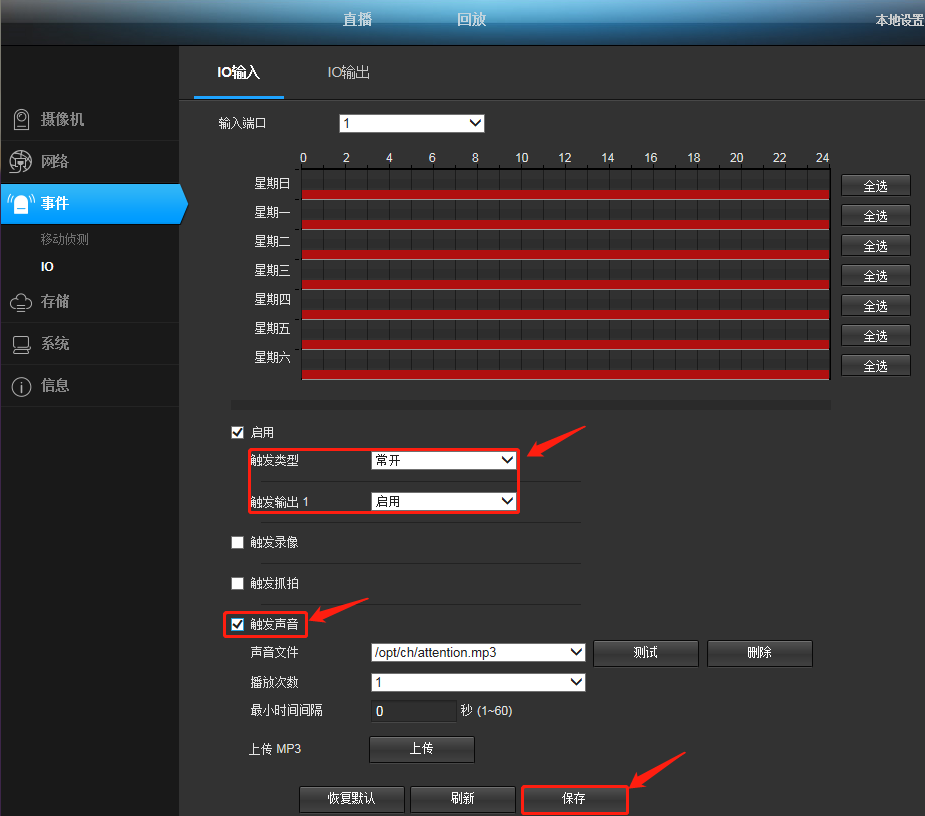

1. 进入io输入界面

• 设置报警时间段，默认是一直开启

• 勾选【启用】 触发类型->常开  触发输出1->启用

• 勾选【触发声音】

• 点击【保存】

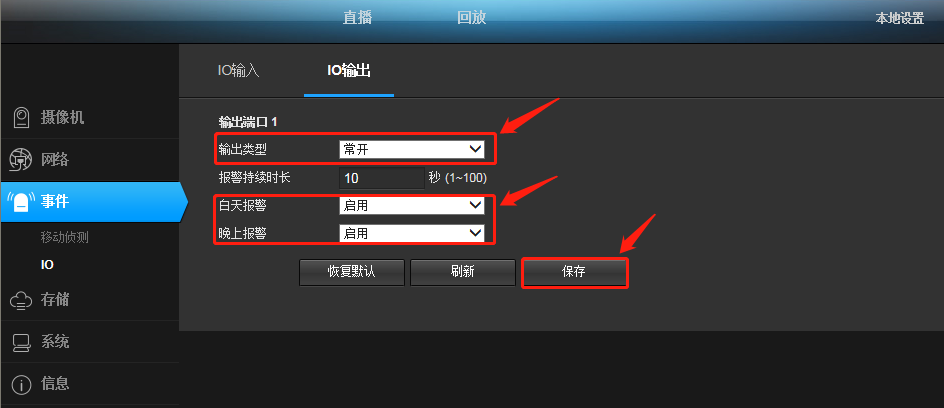

    2.进入io输出界面

• 参数无需修改

配置完成后，4、5端口短接。（接口详情见本篇文章“硬件接口”图一）

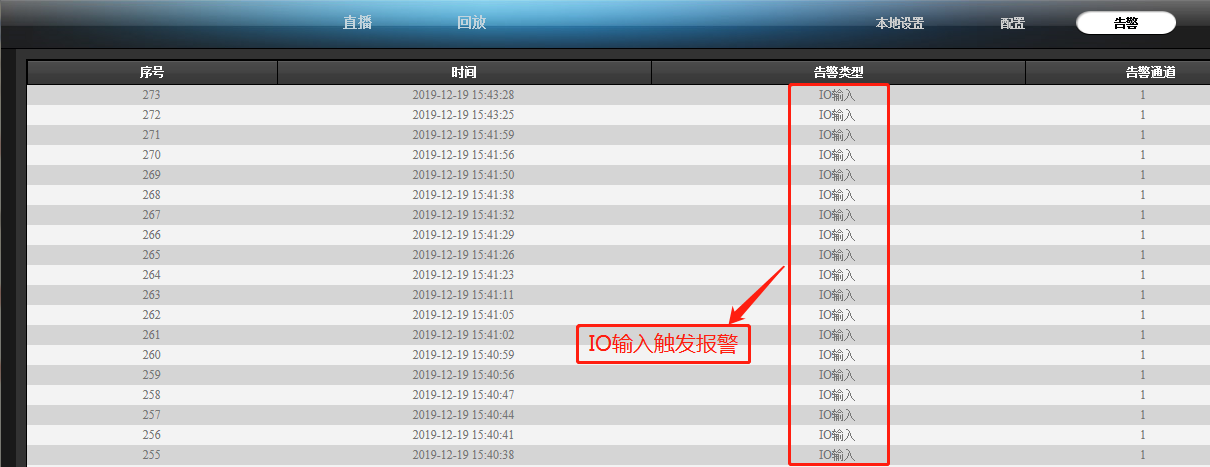

在告警界面可以看到io输入告警提示，音箱传来：温馨提示，你已进入监控区域！并触发灯亮。

3、点击配置--事件--io

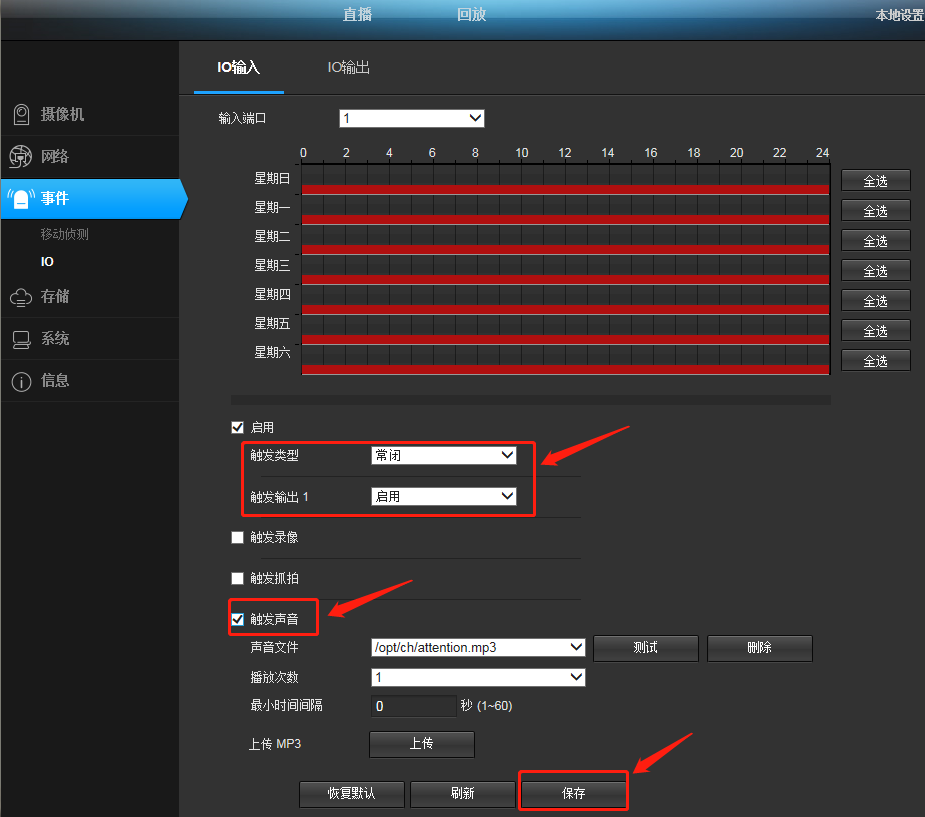

1. 进入io输入界面

• 设置报警时间段，默认是一直开启

• 勾选【启用】 触发类型->常闭  触发输出1->启用

• 勾选【触发声音】

• 点击【保存】

    2.进入io输出界面

• 参数无需修改

配置完成后，4、5端口不短接。（接口详情见本篇文章“硬件接口”图二）

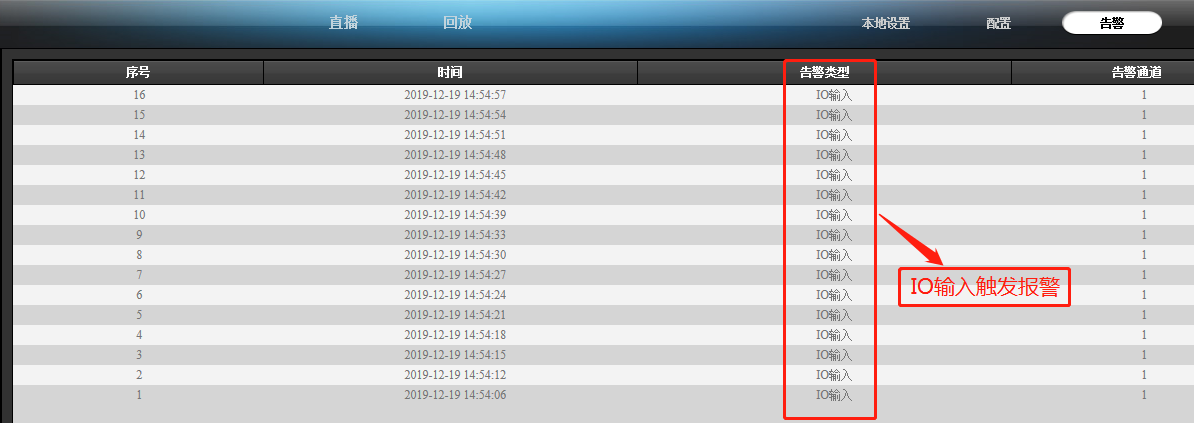

在告警界面可以看到io输入告警提示，音箱传来：温馨提示，你已进入监控区域！并触发灯亮。

4、点击配置--事件--io

1. 进入io输入界面

• 设置报警时间段，默认是一直开启

• 勾选【启用】

• 勾选【触发录像】 默认即可

• 勾选【触发抓拍】 勾选“上传到ftp”和“发送邮件”

• 勾选【触发声音】

• 点击【保存】

当触发io报警时，在sd卡中可以看到触发录像，并在ftp路径和邮箱上看到抓拍到的照片。
